風機性能:1+1=2或1+1≠2

來源: 蘇州頂裕節能設備有限公司 發布日期:2022-02.22 瀏覽:-




最近有客戶問詢:我們工廠需要一臺相當大的送風機,機身可能高達一層樓以上,規格是:風量Q=240000CMH、靜壓Ps=2000Pa。

我們想要購買兩臺風量減半的送風機來并聯使用,也就是說兩部風量Q=120000CMH、靜壓Ps=2000Pa的送風機而把出口連接在一起使用。

可是我們又聽說兩臺送風機并聯使用之后,絕對無法達到加倍的風量,有時甚至連1.5倍都有困難。請問到底有沒有這種情況呢?回答:這是一個很容易引起誤會的問題,而且這臺送風機確實不小。首先我們來分析一下您提到的兩臺Q=120000CMH的送風機并聯時風量無法達到240000CMH的原因。

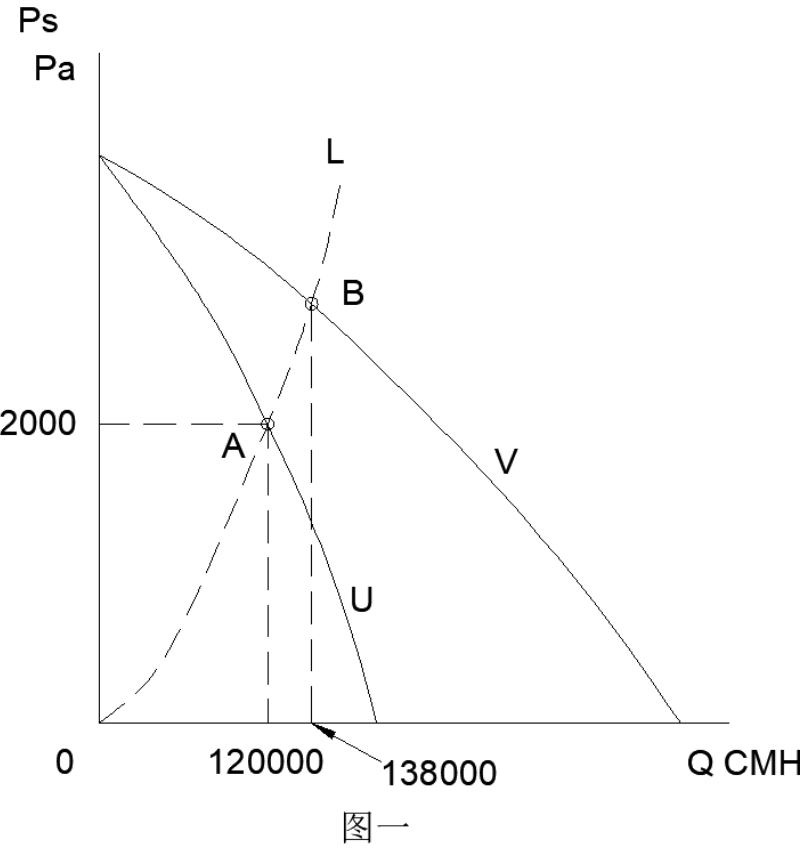

請參看圖一,一臺風量Q=120000CMH、靜壓Ps=2000Pa的送風機之Ps~Q的曲線則應大略如U曲線所示。兩部并聯時,其合成之Ps~Q曲線則應如V曲線所示(即在同靜壓之下風量加倍)。此時管路阻力曲線如果是L曲線的話,則使用一臺時風量可得120000CMH(運點為A);而使用兩臺并聯時若依此例則只能得到約138000CMH的風量(運轉點為B)。

正如您所說的,風量連增加到1.5倍都有困難,真正會送出多少風量則應視曲線的傾斜度而定。

但是按你們的要求兩臺并聯使用卻也沒有錯,確實可以送出240000CMH的風量。這個答案與上述的分析似乎有所沖突,但事實上兩者都對。發生這誤會的關鍵完全在于管路阻力曲線的問題。我們知道要決定一臺送風機的性能時,首先要針對使用的目的決定出風量Q的大小,然后再選擇適當?shù)墓軓酱笮。ㄒ约肮苈分械呐浼笮〉龋?,由此?jì)算出管中的風速,最后再求整段管路所需要的全部摩擦阻力而決定出送風機所需要的靜壓Ps出來。(若有必要時當然兩者皆可乘上1.11.2的安全裕值)。







上面所提到圖一的情形是,我們有一套送風系統,需要風量Q=120000CMH,而在決定管徑大小之后,計算出管路摩擦阻力為2000Pa,所以我們需要一臺Q=120000CMHPa=2000Pa的送風機(此處假設不考慮安全余裕值)。

如果我們的計算很準確,而且送風機制造得很標準時,使用后確實可如圖一使用在A點而得到120000CMH的風量。

但是當我們事后突然想到要增為加倍的風量,而再購入一臺性能完全相同的送風機來并聯在一起使用,這時管路仍然不變,其阻力曲線當然也仍然是L曲線,因此我們所得到運轉點是B點,風量也就只有138000CMH而已,根本達不到240000CMH的目標。

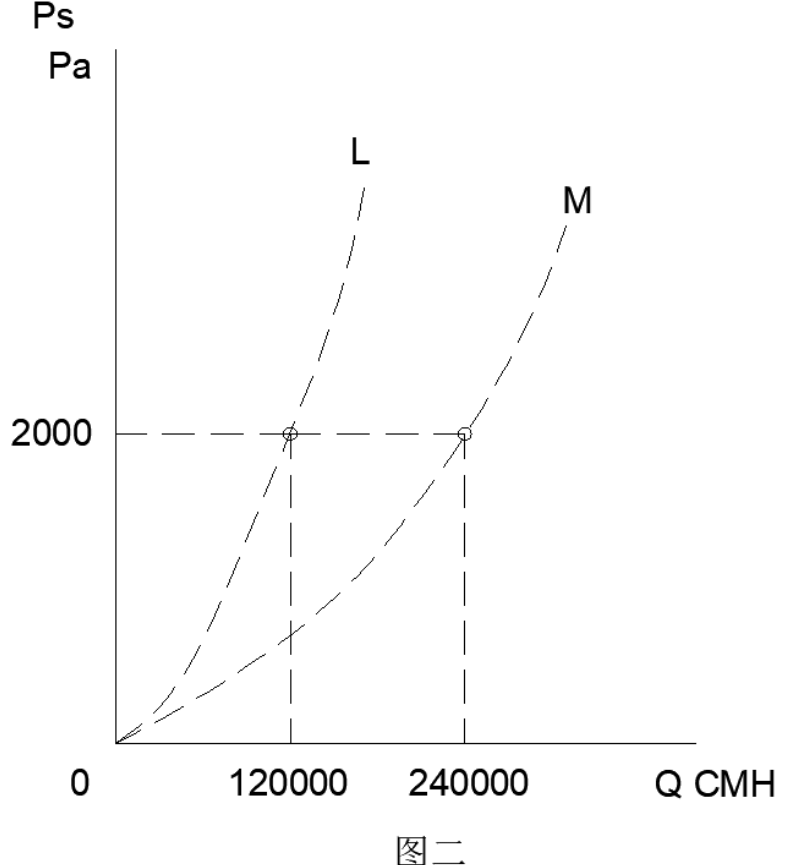

可是現在您的問題就不一樣了,您是在考慮使用目的之后而決定出需要Q=240000CMH的風量,然后依此240000CMH的風量而選擇出適當?shù)墓軓酱笮。儆?jì)算出其管路摩擦阻力為2000Pa,此時您的管路阻力曲線應如圖二中的M曲線,但前面所談到的那條管路阻力曲線卻是L曲線,很顯然地,您的管路阻力要低得多。

為什么呢?因?yàn)閮烧咚?jì)算出的阻力同樣是2000Pa,而您使用的風量是240000CMH,可是上面的例子所使用的風量卻僅僅是120000CMH。您為了配合240000CMH的風量而選擇的管徑必然會較大。(一般工業用風管的風速大約都選在1215m/s上下)。

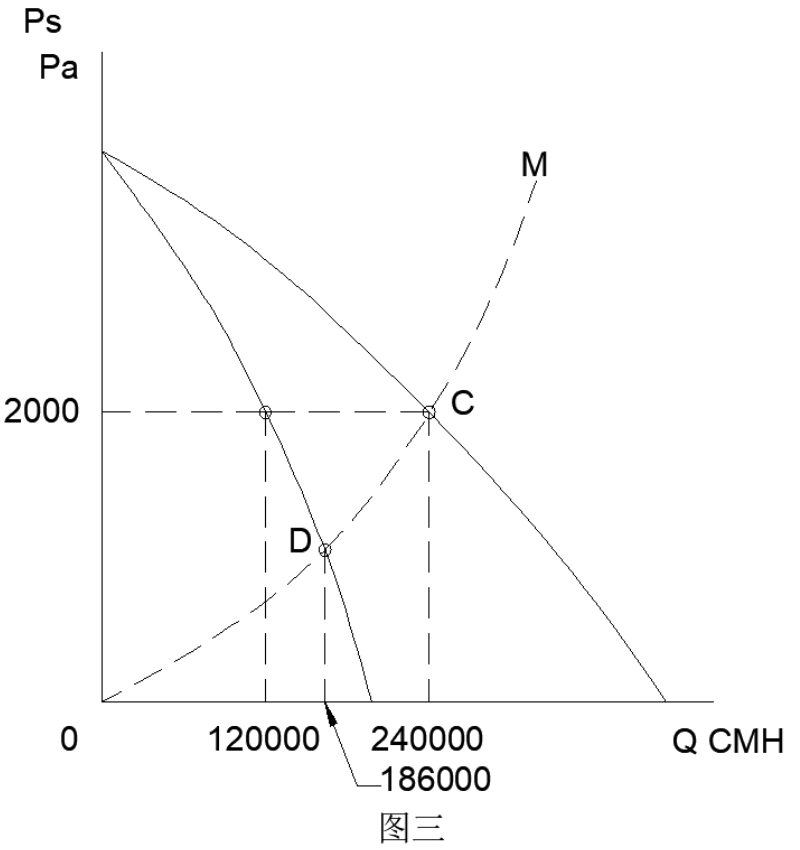

所以這問題的關鍵完全是在管路阻力曲線到底是L還是M的問題。既然您的管路阻力曲線是M曲線,那么使用一部Q=240000CMH、Pa=2000Pa的送風機時,運轉點會落在圖3中的C點,而可獲得240000CMH的風量。

但此時即使采用兩臺Q=120000CMH、Pa=2000Pa的送風機并聯的話,也會使用在圖3中的C點,而獲得240000CMH的風量,您是大可放心的。

在這里也請您注意一下,以您現在的管路(阻力曲線M),如果停掉其中的一臺而只使用一臺來送風時,所能送出的風量約為186000CMH,而非想象中的120000CMH,這也是因?yàn)槟墓苈纷枇^小的緣故。


——引用自  黃博治 送風機講座
